5G specifiche di CBE CP02

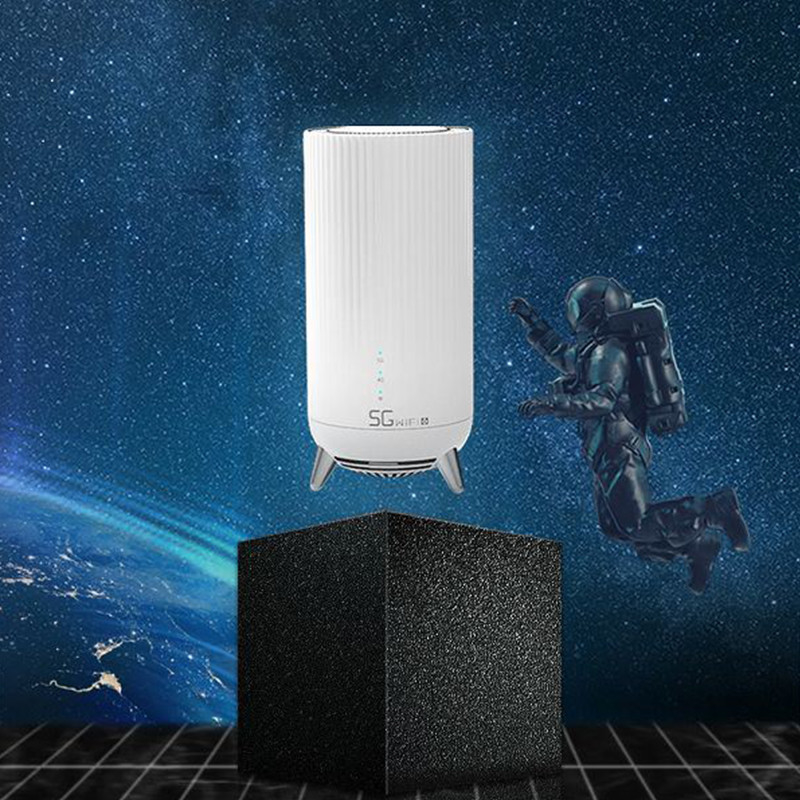

Nome di prodotto: 5G CBE IDU

Modello: CP02
Caratteristiche

Caratteristiche principali: Protocollo di WiFI6 11AX, 5G CBE, TR069
Specifiche dell'hardware:
Controllo matrice

chip di 5G NR: EDERA 510, BRACCIO dual core Cortex-A55 di UNISOC, fino a 1.35GHz
Chip di Wi-Fi: MT7621A+MT7905DAN (2.4G 5.8G 2T2R) +MT7975DN (FEM)
Memoria ISTANTANEA: 1Gbit NAND Flash/256MB DDR3
Antenna: 2.4G: 2T2R 5.8G: 2T2R 4G: 4T4R
PCBA

Porto di WAN/LAN: porto del perno RJ45 Giga di 10/100/1000Mbps RJ45*3 8
USB: USB2.0 *1
Potere: CC 12V/2A
Antenna: 2.4G: 2T2R, 5.8G: 2T2R, DFS 1R, guadagno incorporato 2-3dBm, 5G 6R6T dell'antenna ha costruito in antenna, guadagno non è di meno che 4dBm
Indicatori luminosi: Luce di indicatore di potenza (blu), indicatore luminoso di WiFi (blu), luce di indictor della rete 5G (3-color luce), indicatore luminoso di USB (blu)
Indicatori luminosi del porto di rete: Indicatore luminoso verde giallo
Bottoni: 1*factory risistemazione (nuovo inizio all'interno di 3s e ristabilire le regolazioni della fabbrica dopo 3s)
bottone 1*power: Stampa brevemente da girare sopra, quindi stampa brevemente da spegnere
Radio

Frequenza 5G/4G/3G: NR (Rel.15): n1, n28, n41, n78, n79
LTE (Rel.13): b1, b3, b5, b8, b34, b38, b39, b40, b41
WCDMA: b1, b5, b8
5G NA/NSA

SA: NSA 2T4R: 1T2R
MIMO LTE 2*2, NR 4*4
SA: UL fino a 1Gbps, DL fino a 2Gbps, 256QAM
NSA: NSA 2T4R: 1T2R
MIMO LTE 2*2, NR 4*4
SA: UL fino a 525Mbps, DL fino a 2.9Gbps, 256QAM
Gamma di frequenza di WiFi: 2.4~2.4835GHz, 5.150GHz ~ 5.850GHz
Velocità senza fili: 11b: 1/2/5.5/11Mbps
11g: 6/9/12/18/24/36/48/54Mbps
11n: di massima elevazione a 600Mbps
11ac: di massima elevazione a 1200Mbps
11ax: di massima elevazione a 1800Mbps
Frequenza di lavoro: 2.4G: 1~13 (facoltativo)
5.8G: 36,40,44,48,52,56,60,64,149,153,157,161,165 (facoltativo)
Tecnologia di spettro di diffusione: DSSS (spettro di diffusione di sequenza diretta)
Modo di modulazione di dati: 802.11a: OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11b: DSSS (DQPSK, DBPSK, CCK)
802.11g: OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11n: OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
802.11ax: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM)
Protocollo di accesso medio: CSMA/CA con il ACK
crittografia di dati: WPA-PSK/WPA2-PSK, WPA/WPA2
Potere (media potenza): 2.4G: 11b: 20dBm ± 1dBm@11Mbps
11g: 18dBm ± 1dBm@54Mbps
11n: 18dBm ± 1dBm@MCS7
5.8G: 11ac (VHT80): 16dBm ± 1dBm
11AX (VHT80): 11dBm± 1dBm
sensibilità in ricezione: 2.4G: 11b: <-87dbm> 11g: <-71dbm> 11n (HT20): ≤ -68dBm@MCS7
11n (HT40): ≤ -65dBm@MCS7
5.8G: 11an (HT20): ≤ -69dBm@MCS7
11an (HT40): ≤ -65dBm@MCS7
11ac (VHT80): ≤ -55dBm@MCS9
11ax: (VHT160): -60dBm@MCS9
aletta di raffreddamento: L'intero dissipatore di calore copre il chip di controllo principale
Luci del LED

Potere (blu): L'indicatore di potenza, indicatore blu collegato per alimentare è sempre sopra
WiFi (blu): Indicatore senza fili (sempre sopra, trasmissione dei dati infiammante):
Se qualunque banda di WiFi di 2G e di 5G è accesa, l'indicatore luminoso sarà acceso e sarà dopo tutto WiFi spento è disabile
5G (rosso verde blu): La rete 5G è sempre sul blu, la rete 4G è sempre su verde, la rete 3G/2G è sempre su rosso ed il guasto di rete sta infiammando rosso
USB (blu): La luce è sempre su quando accesso di USB ed i flash leggeri con flusso di dati
indicatori luminosi: LAN/WAN

Luce verde: l'indicatore di condizione m/c del collegamento è verde e sempre sopra. Se non è sopra, significa che il collegamento non riesce.
Luce gialla: significa la luce con i dati che escono dentro e. Il lampeggiamento indica che i dati stanno trasmettendi.
indicatori luminosi: Lan

Luce verde: l'indicatore di condizione m/c del collegamento è verde e sempre sopra. Se non è sopra, significa che il collegamento non riesce.
Luce gialla: significa la luce con i dati che escono dentro e. Il lampeggiamento indica che i dati stanno trasmettendi.
